Solarix Rozvádzač LC-50 45U
Stojanový rozoberateľný rozvádzač typu LC-50 je určený na inštaláciu pasívnych aj aktívnych prvkov štruktúrovaných kabelážnych systémov.
Technické parametre:
| Výška | 45U |
| Výška | 2096 mm |
| Šírka | 800 mm |
| Hĺbka | 800 mm |
| Hmotnosť | 128 kg |
| Farba | RAL 7035 |
Základná konštrukcia

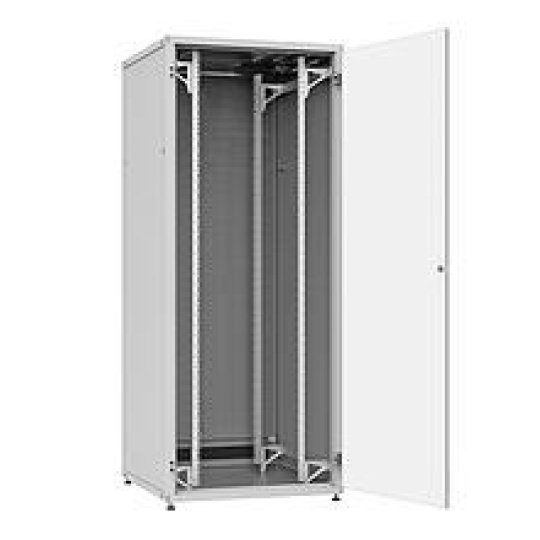

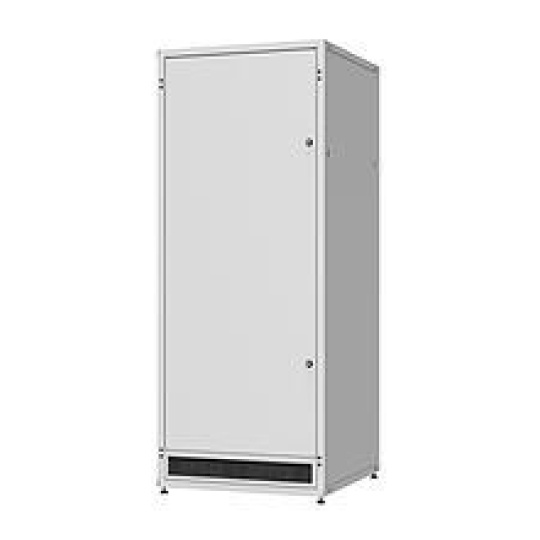

Rozvádzač LC-50 tvorí rozoberateľný skelet, zložený zo dna, stropu a štyroch stĺpov, ku ktorým sú pripevnené vodorovné priečky. Ku priečkam sú pripevnené vertikálne lišty, ktoré umožňujú montáž zariadení v rozmerovom štandarde 19". Z čelnej strany je rozvádzač osadený celosklenenými dverami z číreho kaleného bezpečnostného skla (EN 12150-1). Dvere majú max. uhol otvorenia 180° a sú osadené cylindrickým zámkom s jednobodovým zamykaním. Konštrukcia rozvádzača umožňuje meniť smer otvárania dverí. Odnímateľné zadné plechové dvere a bočné kryty sú uchytené pomocou cylindrických zámkov na ten istý kľúč, aký majú dvere. V zadnej stene je montovaný kabelový priechod s nainštalovaným protipožiarovým štetcom.

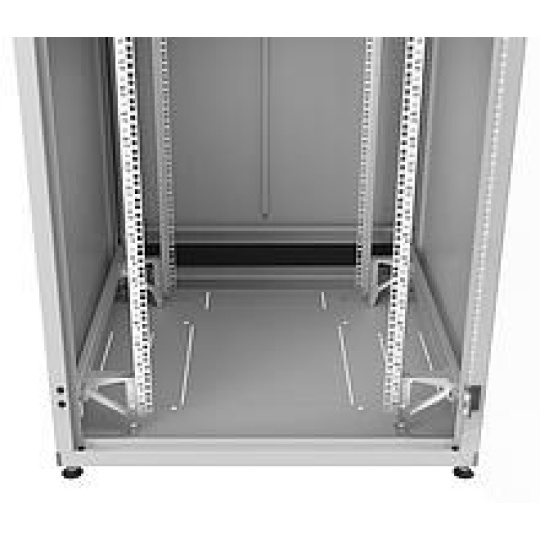

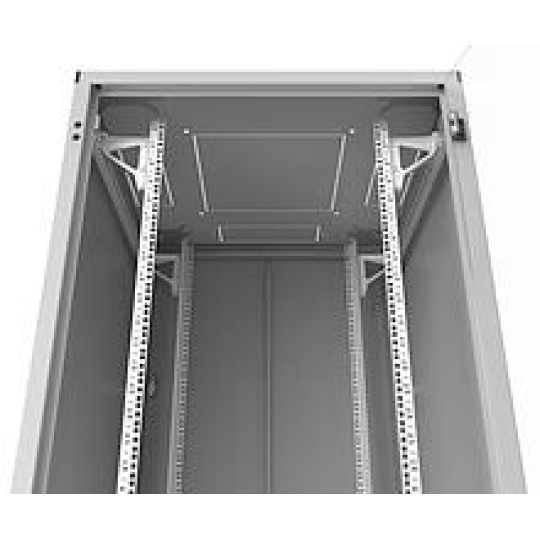

Na strope aj na dne sa nachádzajú otvory na vstup káblov a odvod teplého vzduchu uzavreté vylamovateľnými záslepkami. Záslepky je možné odstrániť prestrihnutím mostíkov, ktoré ich spájajú s dnom alebo stropom rozvádzača. Otvory na odvod teplého vzduchu sú prispôsobené na inštaláciu ventilačnej jednotky VJ-R2, 4 alebo 6. Otvory na prívod káblov umožňujú zavedenie napájacích káblov zakončených trojfázovou zásuvkou.
Vertikálne lišty s rozstupom 19"
Rozvádzač obsahuje dva páry 19" vertikálnych lišt s potlačou na identifikáciu výšky umiestnenia montovaných zariadení. Konštrukcia rozvádzača umožňuje meniť polohu vertikálnych lišt v smere hĺbky rozvádzača.
Spojenie rozvádzačov do sestáv
Na stranách rozvádzačov hore a dole sa nachádzajú diery umožňujúce prepojenie rozvádzačov do sestáv. Na vzájomné spojenie dvoch rozvádzačov je potrebné použiť doplňkový spojovací materiál. Rozvádzače je možné sklápať do sestáv, rád bez nutnosti demontáže bočníc.
Ochrana
IP 20 podľa EN 60529
Neplatí pre kabelový vstup s protipožiarovým štetcom.
Garantované nosnosti
Maximálna prípustná celková hmotnosť zariadenia montovaného vo vnútri rozvádzača nesmie prekročiť:
1 360 kg
pre skrinku s hĺbkou 1000 mm postavenú na nožičkách, podstavci alebo priamo na podlahe (nevzťahuje sa na výšku skrinky 24U)
1 000 kg
pre hĺbku skrinky 600 mm alebo 800 mm vo všetkých výškach na nožičkách, podstavci alebo priamo na podlahe a pre skrinku 24U s hĺbkou 1000 mm
500 kg
pre skrinku postavenú na našich typových kolieskach
Nosnosti sú garantované pri rovnomernom statickom zaťažení.
Usporiadanie a vyrovnanie
Súčasťou každého rozvádzača sú štyri kusy výškovo nastaviteľných nivelačných nôh. Tieto umožňujú rozvádzač ustaviť na nerovnej podlahe. V prípade nevyužitia týchto nôh je možné rozvádzač postaviť priamo na podlahu. Na dne rozvádzača neobsahuje žiadne vystupujúce prvky.
Zemniace prepojenie skrine
Všetky konštrukčné diely rozvádzača sú medzi sebou vodivo prepojené. Vodivé spojenie dverí a bočných krytov so skeletom rozvádzača je vykonané pomocou zemniacich káblov s prierezom 6 mm2 s maximálnym prúdovým zaťažením 63 A. Pri vyššom prúdovom zaťažení rozvádzača je nutné použiť zemniace káble s väčším prierezom.
Protikorozívna ochrana skrine
Štandardne sú skrine dodávané s povrchovou úpravou práškovou farbou v odtieni svetlo šedá RAL 7035.
Vnútorné montážne diely, ako sú 19" vertikálne lišty a priečky, sú pokovené zliatinou Al-Zn.
Príslušenstvo
Ku skrinke je možné priobjednať veľkú šírku štandardného 19" príslušenstva, ako sú police, záslepky, vyťažovacie panely a mnoho ďalších výrobkov vrátane špeciálneho príslušenstva na požiadanie zákazníka.
Balenie obsahuje:
1 stojaca konštrukcia/skelet
2 dno s kabelovým prechodom a prípravou na montáž ventilačnej jednotky (vylamovacie)
3 strop s kabelovým prechodom a prípravou na montáž ventilačnej jednotky (vylamovacie)
4 priečky na montáž 19" lišt
5 držák 19" vertikálnej lišty
6 vertikálna lišta
7 celosklenené dvere osadené jednobodovým cylindrickým zámkom
8 bočný výklopný kryt osadený jednobodovým cylindrickým zámkom
9 zadné dvere osadené jednobodovými cylindrickými zámkami
10 kabelový prechod s protipožiarovým štetcom, určený na montáž pod alebo nad zadnými dverami
11 výškovo nastaviteľná noha
