CPU

Podpora pre procesory Intel® Core™ 10. generácie i9/Intel® Core™ i7/Intel® Core™ i5/Intel® Core™ i3/Pentium®/Celeron® v obale LGA1200
L3 cache sa líši podľa CPU
(Pre viac informácií pozrite "CPU Support List".)

Čipová sada

PCB Rev. 2.0
Intel® Q470 Express Čipová sada
PCB Rev. 1.8, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
Intel® H470 Express Čipová sada

Pamäť

PCB Rev. 2.0
Intel® Core™ i9/i7 procesory:
Podpora pre DDR4 moduly 2933/2666/2400/2133 MHz
Intel® Core™ i5/i3/Pentium®/Celeron® procesory:
Podpora pre DDR4 moduly 2666/2400/2133 MHz
2 x DDR4 DIMM zásuvky podporujúce až 64 GB (32 GB na jeden DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (prevádzka v móde bez ECC)
Podpora non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Extreme Memory Profile (XMP) pamäťových modulov
(Pre viac informácií pozrite "Memory Support List").
PCB Rev. 1.8, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
Intel® Core™ i9/i7 procesory:
Podpora pre DDR4 moduly 2933/2666/2400/2133 MHz
Intel® Core™ i5/i3/Pentium®/Celeron® procesory:
Podpora pre DDR4 moduly 2666/2400/2133 MHz
2 x DDR4 DIMM zásuvky podporujúce až 64 GB (32 GB na jeden DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (prevádzka v móde bez ECC)
Podpora non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Extreme Memory Profile (XMP) pamäťových modulov
(Pre viac informácií pozrite "Memory Support List").

Integrovaná grafika

Integrovaný grafický procesor - podpora Intel® HD Graphics:
1 x D-Sub port, s maximálnym rozlíšením 1920x1200@60 Hz
* D-Sub port je dostupný iba s procesormi 10. generácie.
1 x HDMI port, s maximálnym rozlíšením 4096x2160@30 Hz
* Podpora HDMI 1.4 a HDCP 2.3.
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Zvuk

Realtek® Audio CODEC
Vysokorozlišovací Audio
2/4/5.1/7.1-kanálové
* Funkciu zvukovej zásuvky môžete zmeniť pomocou softvéru pre zvuk. Pre konfiguráciu 7.1-kanálového zvuku používajte softvér pre zvukové nastavenia.

LAN

PCB Rev. 2.0
Gigabit Ethernet Čip (1 Gbps/100 Mbps/10 Mbps)
PCB Rev. 1.8, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1
Realtek® GbE LAN čip (1 Gbps/100 Mbps/10 Mbps)
PCB Rev. 1.0
Intel® GbE LAN čip (1 Gbit/100 Mbit)

Bezdrôtový komunikačný modul

PCB Rev. 1.3
Realtek® Wi-Fi 6E RTL8852CE
WIFI a, b, g, n, ac, ax, podporujúce frekvenčné pásma 2.4/5/6 GHz
BLUETOOTH 5.3
Podpora bezdrôtového štandardu 11ax 160 MHz
PCB Rev. 1.4, 1.2
Intel® Wi-Fi 6E AX211
WIFI a, b, g, n, ac, ax, podporujúce frekvenčné pásma 2.4/5/6 GHz
BLUETOOTH 5.3
Podpora bezdrôtového štandardu 11ax 160 MHz
PCB Rev. 1.1
Intel® Wi-Fi 6E AX210
WIFI a, b, g, n, ac, ax, podporujúce frekvenčné pásma 2.4/5/6 GHz
BLUETOOTH 5.3
Podpora bezdrôtového štandardu 11ax 160 MHz
PCB Rev. 1.0
AMD Wi-Fi 6E RZ608 (MT7921K)
WIFI a, b, g, n, ac, ax, podporujúce frekvenčné pásma 2.4/5/6 GHz
BLUETOOTH 5.2
Podpora bezdrôtového štandardu 11ax 80 MHz
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadenia.)

Rozširovacie zásuvky

CPU:
1 x PCI Express x16 zásuvka, podporujúca PCIe 3.0 a ťahajúca na x16
Čipová sada:
2 x PCI Express x1 zásuvky, podporujúce PCIe 3.0 a ťahajúce na x1
PCB Rev. 1.7, 1.6, 1.4, 1.3, 1.2, 1.1
Podpora až pre ASPM L1.2 power management protokoly.

Pripojenie pre úložisko

PCB Rev. 2.0
Čipová sada
1 x M.2 konektor (Socket 3, M key, typ 2242/2260/2280 SATA a PCIe x4/x2 SSD podpora)
4 x SATA 6Gb/s konektory
RAID 0 a RAID 1 podpora pre NVMe SSD zariadenia
* Podpora s ďalšou PCIe na M.2 NVMe SSD adaptér kartou.
RAID 0, RAID 1, RAID5, a RAID 10 podpora pre SATA úložiská
PCB Rev. 1.8
Čipová sada:
1 x M.2 konektor (Socket 3, M key, typ 2280 SATA a PCIe 3.0 x4/x2 SSD podpora)
4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID5, a RAID 10 pre NVMe SSD zariadenia
* Podpora s ďalšou PCIe na M.2 NVMe SSD adaptér kartou.
Podpora RAID 0, RAID 1, RAID5, a RAID 10 pre SATA zariadenia
PCB Rev. 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
1 x M.2 konektor (Socket 3, M key, typ 2242/2260/2280 SATA a PCIe x4/x2 SSD podpora)
4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5, a RAID 10
Pripravené pre Intel® Optane™ pamäť
M.2 konektory podporujú až ASPM L1.2 PCIe power management protokoly.

USB

Čipová sada:
4 x USB 3.2 Gen 1 porty (2 porty na zadnom paneli, 2 porty dostupné cez interný USB header)
6 x USB 2.0/1.1 portov (4 porty na zadnom paneli, 2 porty dostupné cez interný USB header)

Interné I/O konektory

PCB Rev. 2.0, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
1 x 24-pin hlavný napájací konektor ATX
1 x 8-pin napájací konektor ATX 12V
4 x SATA 6Gb/s konektory
1 x CPU fan header
1 x systémový ventilátorový header
1 x RGB LED pásikový header
1 x predný panelový header
1 x predný panelový audio header
1 x USB 3.2 Gen 1 header
1 x USB 2.0/1.1 header
1 x Trusted Platform Module header (len pre moduly GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
1 x séria port header
1 x jumper na vymazanie CMOS
PCB Rev. 1.8
1 x 24-pin hlavný napájací konektor ATX
1 x 8-pin napájací konektor ATX 12V
1 x CPU fan header
1 x systémový ventilátorový header
1 x RGB LED pásikový header
1 x M.2 Socket 3 konektor
4 x SATA 6Gb/s konektory
1 x predný panelový header
1 x predný panelový audio header
1 x USB 3.2 Gen 1 header
1 x USB 2.0/1.1 header
1 x Trusted Platform Module header (len pre moduly GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x séria port header
1 x jumper na vymazanie CMOS

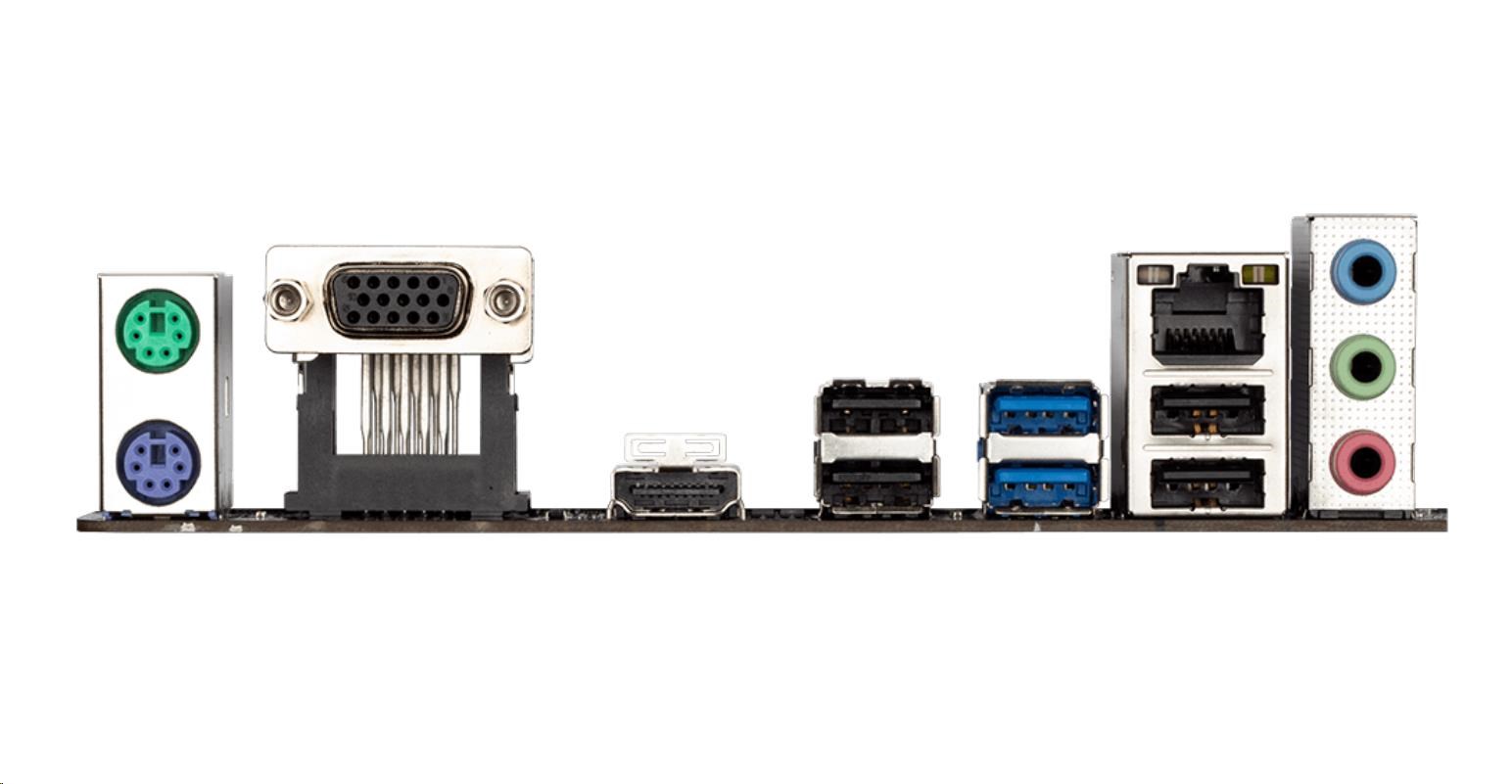

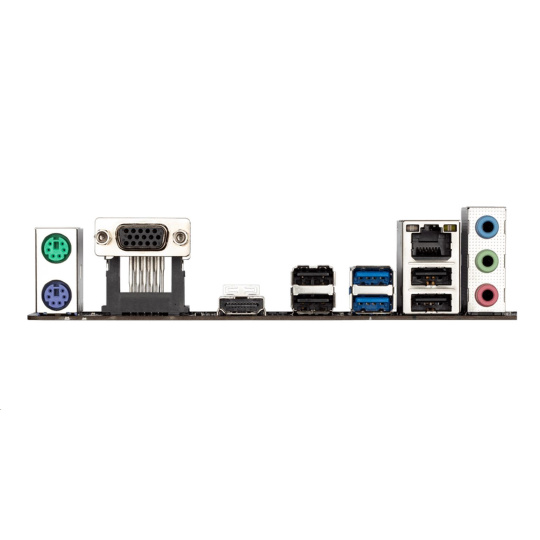

Pripojenia na zadnom paneli

PCB Rev. 2.0
1 x PS/2 port na klávesnicu
1 x PS/2 port na myš
1 x D-Sub port
1 x HDMI port
2 x USB 3.2 Gen 1 porty
4 x USB 2.0/1.1 porty
1 x RJ-45 port
3 x audio jacky
PCB Rev. 1.8, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
1 x PS/2 port na klávesnicu/mys
1 x D-Sub port
1 x HDMI port
2 x USB 3.2 Gen 1 porty
4 x USB 2.0/1.1 porty
1 x RJ-45 port
3 x audio jacky

I/O Controller

iTE® I/O Controller Čip

Monitorovanie H/W

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Varovanie pred prehriatím
Varovanie zlyhania ventilátora
Ovládanie rýchlosti ventilátora
* Podpora funkcie riadenia rýchlosti ventilátora závisí od nainštalovaného chladiča.

BIOS

1 x 256 Mbit flash
Použitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne funkcie

Podpora pre APP Center
* Dostupné aplikácie v APP Centre sa môžu líšiť v závislosti od modelu základnej dosky. Funkcie podporované každou aplikáciou sa môžu tiež líšiť v závislosti od špecifikácií základnej dosky.
@BIOS
Ambient LED
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
Smart Backup
System Information Viewer
Podpora pre Q-Flash
Podpora pre Xpress Install

Priložený softvér

Norton® Internet Security (OEM verzia)
cFosSpeed

Operačný systém

Podpora pre Windows 10 64-bit

Formát

Micro ATX Formát; 22,6 cm x 18,5 cm
