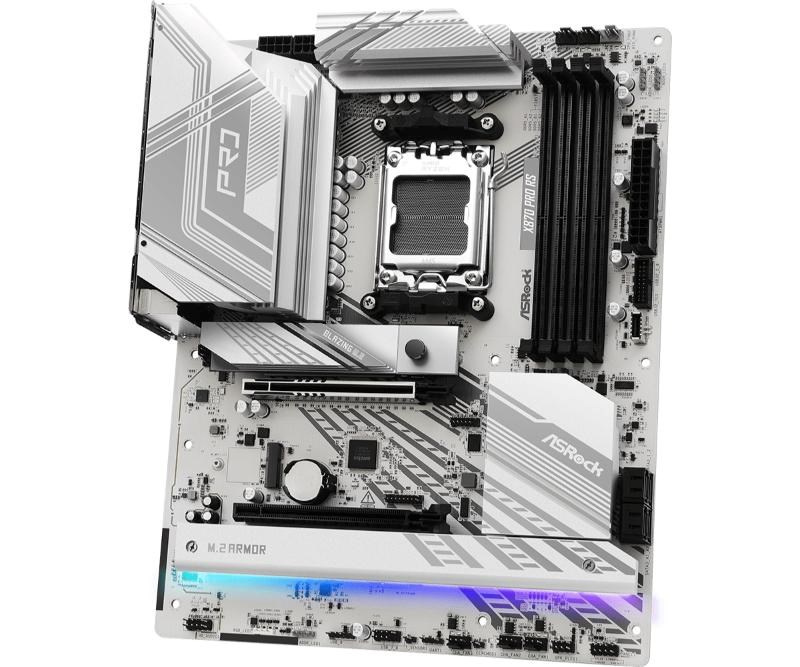

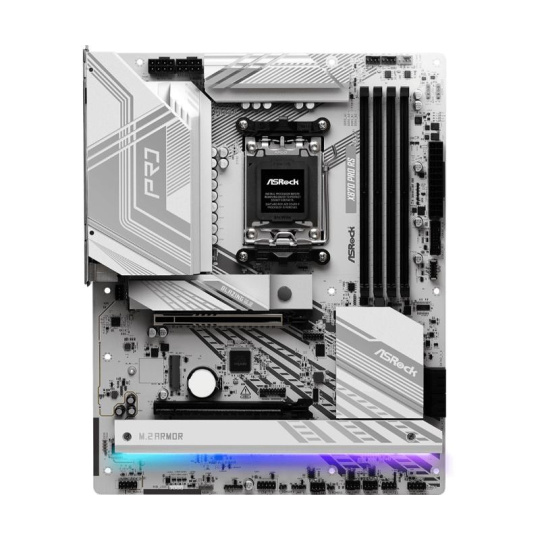

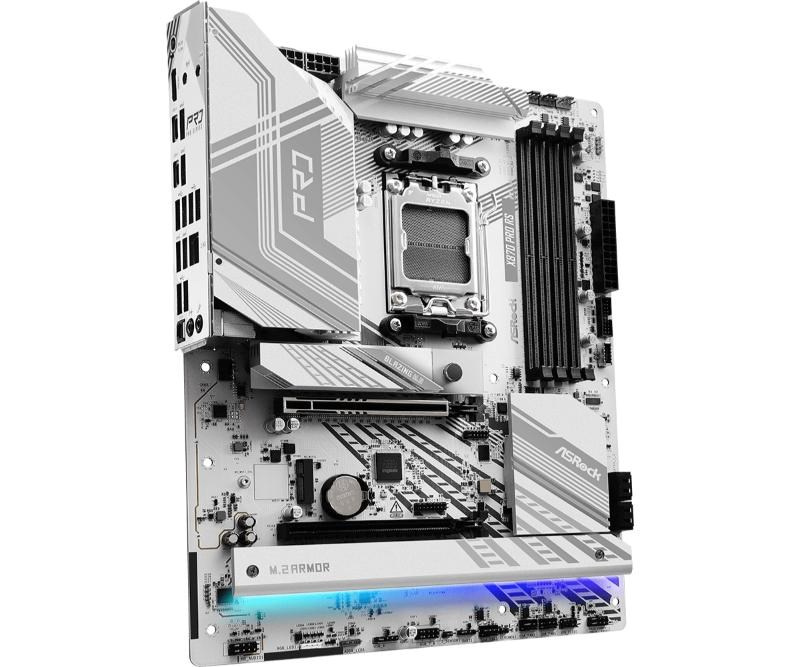

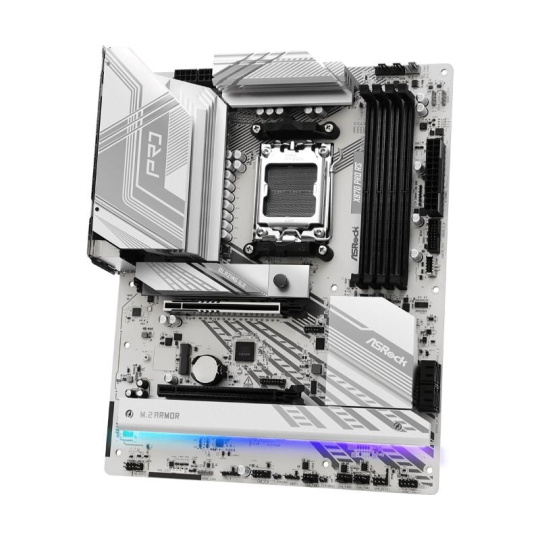

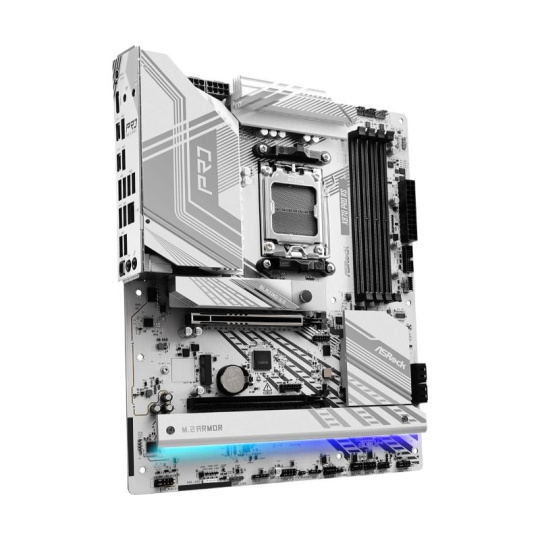

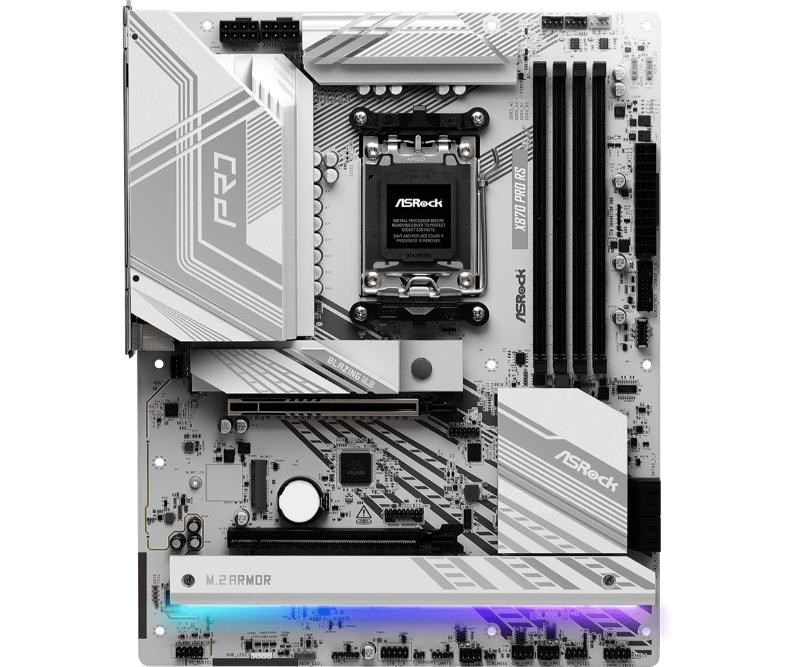

ASRock X870 Pro RS
Moderné a futuristické, s atraktívnymi špecifikáciami a dokonalou rovnováhou, edícia Race Sport (RS) je evolúciou najobľúbenejšej série základných dosiek PRO.
- Podporuje procesory AMD Ryzen™ 9000, 8000 a 7000 Series
- 14+2+1 fázový napájací dizajn, 80A Dr.MOS pre VCore+SOC
- 4 x DDR5 DIMMs
- Podporuje Dual Channel, až 8000+ (OC)
- 1 PCIe 5.0 x16, 1 PCIe 4.0 x16, 1 M.2 Key E pre WiFi
- Možnosti výstupu grafiky: 2 USB4 Type-C, 1 HDMI
- Realtek ALC1220 7.1 CH HD audio kodek, Nahimic Audio
- 1 Blazing M.2 (PCIe Gen5x4)
- 1 Hyper M.2 (PCIe Gen4x4)
- 1 Ultra M.2 (PCIe Gen3x4 & SATA3)
- 4 SATA3
- 2 USB4 Type-C (zadné)
- 1 USB 3.2 Gen2x2 Type-C (predné)
- 6 USB 3.2 Gen1 (4 zadné, 2 predné)
- 9 USB 2.0 (6 zadné, 3 predné)
- Realtek 2.5G LAN
- Podpora Toolless Multi-Layer M.2 Heatsink, M.2 spodný heatsink
Unikátna funkcia
Vynikajúca produktivita
- PCIe Gen5 (Grafika, M.2)
- Dual Channel DDR5
- USB4 Type-C porty (40 Gb/s)
Odolnosť ako skala
- 14+2+1 fáz napájania, 80A Dr.MOS pre VCore+SOC+MISC s väčším chladičom
- Flexibilná integrovaná I/O štít
Rýchle pripojenie
- 2.5G LAN
EZ aktualizácie
- Tlačidlo BIOS Flashback
- ASRock autom. inštalátor ovládačov
EZ riešenie problémov
- Kontrolér stavu POST od ASRock
CPU
- Podpora procesorov AMD Socket AM5 Ryzen™ 9000, 8000 a 7000 Series*
* dostupnosť rozširovacích slotov sa môže líšiť podľa CPU. Podrobnosti nájdete v tabuľke PCIe/M.2 bandwidth. (http://www.asrock.com/)
Čipová sada
- AMD X870
Pamäť
- Dvojkanálová DDR5 pamäťová technológia
- 4 x DDR5 DIMM sloty
- Podpora DDR5 ECC/non-ECC, nevyrovnaná pamäť až do 8000+ (OC)*
- Maximálna kapacita systémovej pamäte: 256 GB
- Podpora Extreme Memory Profile (XMP) a rozšírených profilov pre pretaktovanie (EXPO) pamäťových modulov
BIOS
- 256Mb AMI UEFI právny BIOS s podporou GUI
Grafika
Integrovaná AMD RDNA™ grafika (skutočná podpora môže závisieť od CPU)
- 1 x HDMI 2.1 TMDS/FRL 8G kompatibilný, podporuje HDR, HDCP 2.3 a maximálne rozlíšenie až do 4K 120Hz
- 2 x USB4, podpora HDCP 2.3 a maximálne rozlíšenie až do 8K 30Hz*
* len integrovaná grafika CPU môže byť zobrazená cez USB4 porty. Ak chcete zobraziť na monitor s Type-C, použite procesory AMD Ryzen™ 9000, 8000 a 7000 s integrovanou grafikou.
Zvuk
- 7.1 CH HD zvuk s ochranou obsahu (Realtek ALC1220 Audio kodek)
- Snímanie impedancie na výstupnom porte zadnej strany
- Individuálne vrstvy PCB pre R/L zvukové kanály
- Nahimic Audio
LAN
- 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- Podpora softvéru Dragon 2.5G LAN
- Inteligentná automatická úprava šírky pásma
- Vizuálne používateľsky prístupné rozhranie
- Vizualizované štatistiky siete
- Optimalizované predvolené nastavenia pre herné, prehliadačové a streamovacie režimy
- Užívateľom prispôsobená priorita
Sloty
CPU:
- 1 x PCIe 5.0 x16 Slot (PCIE1), podporuje x16 režim*
Čipová sada:
- 1 x PCIe 4.0 x16 Slot (PCIE2), podporuje x4 režim*
- 1 x M.2 socket (Key E), podporuje WiFi/BT PCIe modul typu 2230
- Podpora AMD CrossFire™
- 15µ zlatý kontakt v VGA PCIe slotu (PCIE1)
* PCIe1 bude bežať na Gen5x16 s procesormi série 9000 a 7000, na Gen4x8 s procesormi série 8000 (Phoenix 1) a na Gen4x4 s procesormi série 8000 (Phoenix 2).
Ak je M2_2 obsadené, PCIE2 bude deaktivované.
Podpora NVMe SSD ako bootovacie disky
Úložisko
CPU:
- 1 x Blazing M.2 socket (M2_1, Key M), podporuje PCIe Gen5x4 (128 Gb/s) režim*
Čipová sada:
- 1 x Hyper M.2 socket (M2_2, Key M), podporuje PCIe vo verziách 2230/2242/2260/2280 (64 Gb/s) režim*
- 1 x Ultra M.2 socket (M2_3, Key M), podporuje SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) režimy*
- 2 x SATA3 6.0 Gb/s konektory ASMedia ASM1061:
- 2 x SATA3 6.0 Gb/s konektory
* Podpora NVMe SSD ako boot disky.
M2_1 je prvá priorita pri inštalácii M.2.
M2_1 bude bežať na Gen5x4 s procesormi série 9000 a 7000 a na Gen4x4 s procesormi série 8000 (Phoenix 1 a Phoenix 2).
Ak je M2_2 obsadené, PCIE2 bude deaktivované.
Ak je SATA3_1 alebo SATA3_2 obsadené, M2_3 sa zníži na režim Gen3x2.
RAID
- Podpora RAID 0 a RAID 1 pre SATA úložiská
- Podpora RAID 0, RAID 1 a RAID 10 pre M.2 NVMe úložiská*
* Vyžaduje ďalšie M.2 NVMe rozširovacie karty na podporu RAID 10
USB
CPU:
- 2 x USB4 Type-C (zadné)
- 2 x USB 3.2 Gen1 Type-A (zadné (USB32_1 a USB32_2))
Čipová sada:
- 1 x USB 3.2 Gen2x2 Type-C (predný)
- 4 x USB 3.2 Gen1 Type-A (2 zadné (USB32_3 a USB32_4), 2 predné)
- 9 x USB 2.0 (6 zadné, 3 predné)
* Všetky USB porty podporujú ESD ochranu
Konektor
- 1 x Termistorový káblový konektor
- 1 x LED napájania a reproduktor
- 1 x RGB LED konektor*
- 3 x adresovateľný LED konektor**
- 2 x CPU ventilátorové konektory (4-pin) (riadenie otáčok chladiva)
- 4 x Chassis ventilátorové konektory (4-pin) (riadenie otáčok chladiva)
- 1 x AIO pumpa ventilátorový konektor (4-pin) (riadenie otáčok chladiva)
- 1 x 24-pinový ATX napájací konektor
- 2 x 8-pinové 12V napájacie konektory (vysokohustotný napájací konektor)
- 1 x Predný panel audio konektor
- 2 x USB 2.0 konektory (podpora 3 USB 2.0 portov)
- 1 x USB 3.2 Gen1 konektor (podpora 2 USB 3.2 Gen1 portov)
- 1 x Predný panel typ C USB 3.2 Gen2x2 konektor (20 Gb/s)
* Podpora maximálne 12V/3A, 36W LED pásikov
** Podpora maximálne 5V/3A, 15W LED pásikov
*** CPU_FAN1 podporuje ventilátor s výkonom do 1A (12W).
CPU_FAN2, CHA_FAN1~4 a AIO_PUMP podporujú ventilátor s výkonom do 3A (36W).
CPU_FAN2, CHA_FAN1~4 a AIO_PUMP môžu automaticky rozpoznávať, či je použitý 3-pin alebo 4-pin ventilátor.

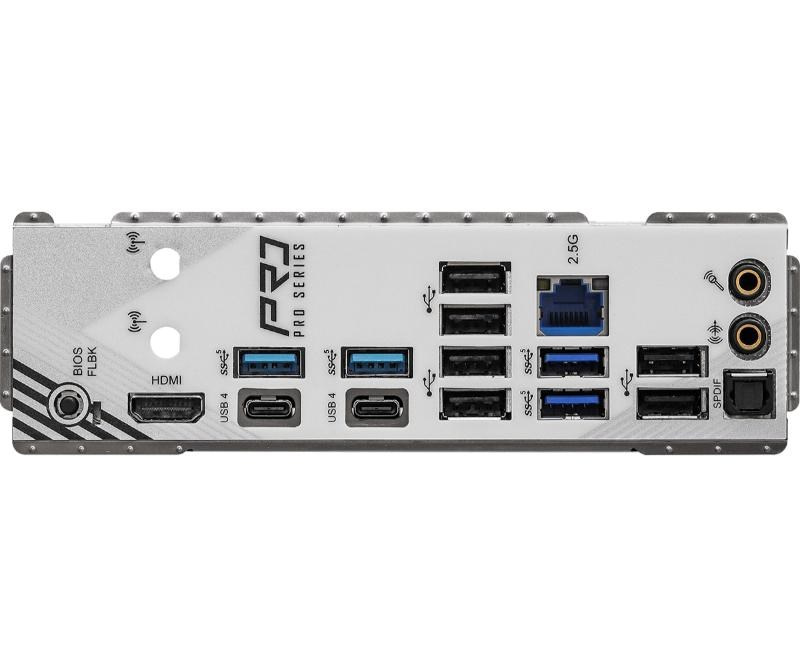

Zadný panel I/O
- 2 x Anténa na uchytenie
- 1 x HDMI port
- 1 x optický SPDIF výstup
- 2 x USB4 Type-C porty (40 Gb/s)*
- 4 x USB 3.2 Gen1 Type-A porty
- 6 x USB 2.0 porty
- 1 x RJ-45 LAN port
- 1 x tlačidlo BIOS Flashback
- 1 x konektor Line Out (zlatý zvukový konektor)
- 1 x vstup pre mikrofón (zlatý zvukový konektor)
* Podpora USB PD 3.0 až do 5V@3A (15W) nabíjanie
Softvér a UEFI
Softvér
- ASRock Motherboard Utility (A-Tuning)
- ASRock Dragon 2.5G LAN softvér
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock Auto Driver Installer
- ASRock Instant Flash
* Tieto utility si môžete stiahnuť z ASRock Live Update & APP Shop.
Príslušenstvo
- 2 x SATA dátové káble
- 1 x skrutka na M.2 socket
Tvarové prevedenie
- Tvar ATX: 12,0 x 9,6 palca, 30,5 cm x 24,4 cm
- 8-vrstvová PCB doska
Operačný systém
- Microsoft Windows® 10 64-bit / 11 64-bit
Certifikácie
- FCC, CE
- ErP/EuP pripravené (je vyžadovaný napájací zdroj s ErP/EuP)
Popis produktu bol preložený pomocou umelej inteligencie a môže obsahovať nepresnosti.
.
